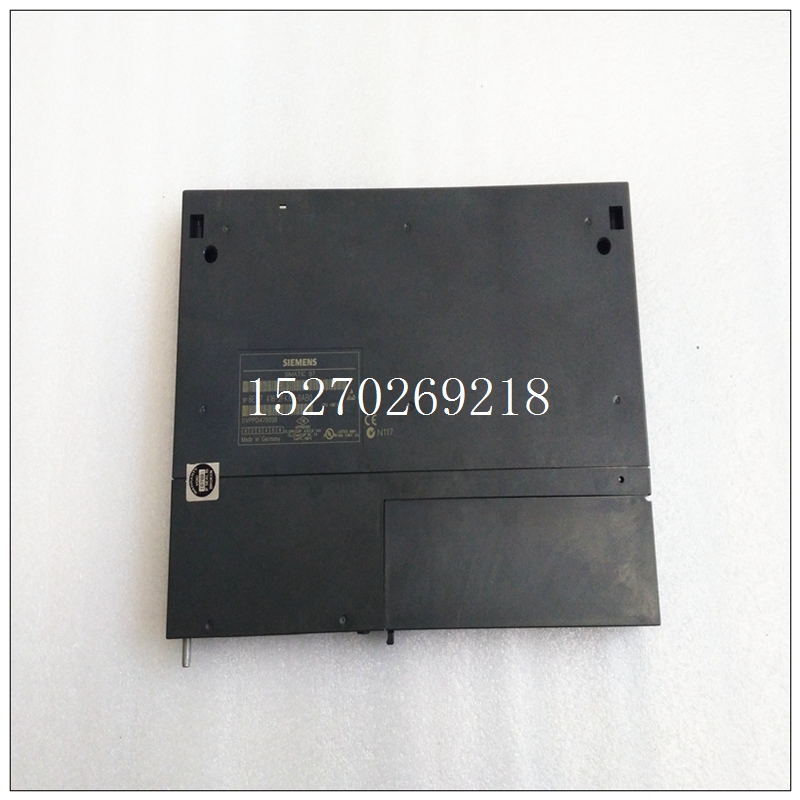

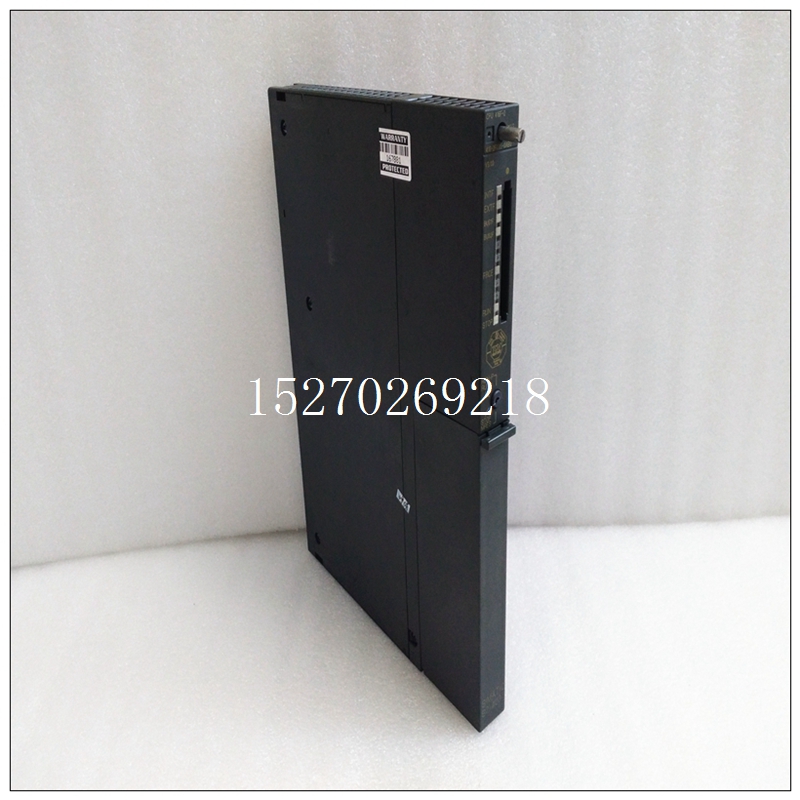

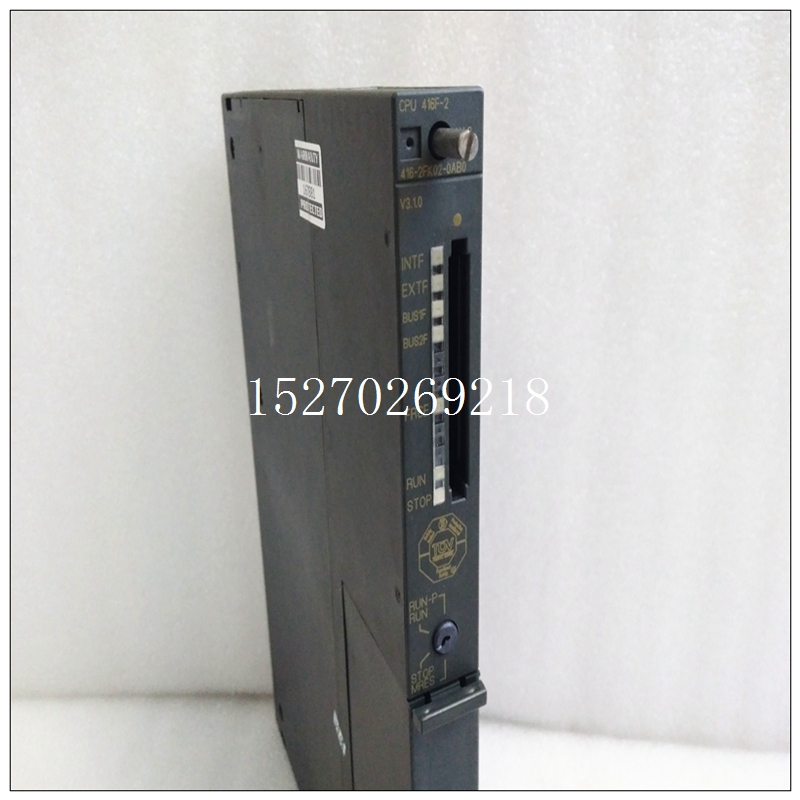

6ES7416-2FK02-0AB0使用數據,模塊
在事故狀態下啟動風機，操作人員要往返于各個就地控制點，勞動強度大，操作速度慢，需要人員多，大大延長了風機啟動時間，不符合《煤礦安全規程》第121條規定：“備用通風機必須能在10min內開動”的要求；同時采用繼電器、接觸器作為控制器件，可靠性差，故障率高，經常有繼電器燒壞，造成風機停機事故，且排查故障用時較長。必須用新技術改造、完善南風井主通風機電控系統，保證礦井通風安全，適應現代化礦井信息化、智能化發展要求。
6ES7416-2FK02-0AB0使用數據基于S7-300PLC的礦山主通風機智能化電控系統主要實現主通風機的自動啟動、停止及在線監測和保護功能。該系統采用主控PLC和西門子MP377觸摸屏組成監控模式，由主控臺、UPS、輔助設備控制分站以及壓力、溫度傳感器等組成。
1、主控臺：
（1）PLC控制器：采用數字量輸入模塊采集現場的開關量信息，包括高壓開關柜斷路器分、合閘，頻敏變阻器短接接觸器閉合等信號，潤滑站油泵電機運行信號，冷卻泵電機運行信號，立風門、平風門、反風門的到位信號；開關量輸出模塊負責控制高壓合閘、風門啟/閉、潤滑站的啟/停、冷卻水泵的啟/停，立風門、平風門、反風門的啟/停；模擬量輸入模塊負責監測進風口風壓、潤滑站出口油壓等；實現主通風機的主軸承溫度、電動機定子的三相繞組溫度、軸端軸承溫度信號的監測與保護；對主通風機配套潤滑站的油溫、油位、壓力、流量信號進行監測和保護。
(2)上位機：以西門子MP377觸摸屏作為核心部件，是系統的主控設備和操作主界面，實現“集控”狀態時的設備開?？刂坪瓦\行顯示，包括開機界面、風機控制參數設置界面、系統監控總界面、主風機監控界面、稀油站、冷卻泵監控界面、 高低壓配電系統監控界面、 高壓繼電保護參數設置界面、網絡通訊狀態圖、操作與報警信息歷史記錄表。實現以下功能：
1）實時顯示、記錄所有的監測數據，繪制歷史曲線，并提供歷史數據的查詢。
2）根據監測到的負壓、差壓、溫度信號，計算主通風機的風量，繪制實時主通風機特性曲線、功率風量曲線、綜合效率曲線，并提供歷史數據查詢功能。
3）實時顯示系統的報警信息，實時報警打印，并提供報警歷史信息查詢功能。
4）與高壓綜合保護裝置通信，實現對高壓開關柜的遙測、遙控、遙信、一次回路及故障狀態監視、電能參數包括有功、無功、頻率、電壓、電流、功率因數等數據的監測。
uses the interface of 850nm wavelength laser, which is only applicable to multimode fiber. 1000base LX uses 1300nm wavelength laser interface, which is suitable for single-mode and multimode fiber. 1000base SX is mainly used for campus network and enterprise network backbone.
1000base LX is mainly used in man. At present, another application in man is the optical interface of 1000base LH long-distance Gigabit Ethernet switch. Generally, laser with wavelength of 1300nm or 1550nm is used, which can reach a relay free transmission distance of more than 50km or even 100km.
It should be noted that since IEEE gives the transmission distance of Gigabit Ethernet under the worst transmission conditions, in practical application, the transmission distance of products of various manufacturers far exceeds the provisions of the standard. For example, the 1000base-lx interface of Alcatel's powerrail Gigabit routing switch can transmit 22km without relay in practical test.
Gigabit industrial switch efficiency
The efficiency problem of half duplex Gigabit industrial switch has always been its weakness. After the number of workstations (such as computers) in a half duplex Ethernet
